Präziser Druckschutz für zuverlässige Achsenreferenz

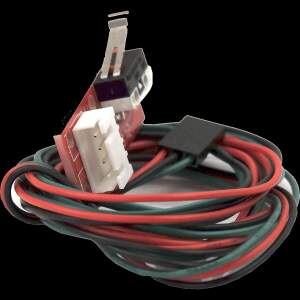

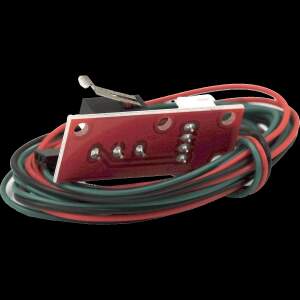

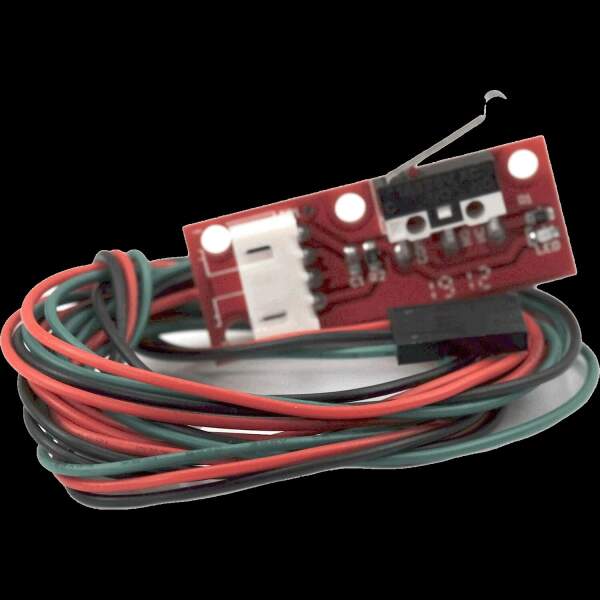

Der mechanische Endschalter dient als Endstop für die Achsenpositionierung in 3D-Druckern und
CNC-Maschinen. Das 1m Kabel ermöglicht eine flexible Montage an Ramps, MKS und SKR Steuerungen. Der Schalter erkennt das Erreichen der Endposition und sendet ein klares Signal an das Mainboard. Die robuste Bauweise gewährleistet eine dauerhafte Funktion im Dauerbetrieb. Die einfache Verdrahtung über drei Anschlusskontakte erleichtert die Installation. Der Endschalter ist kompatibel mit gängigen
3D-Drucker-Firmwares wie Marlin und Repetier. Die mechanische Ausführung bietet eine direkte und zuverlässige Schaltfunktion ohne elektronische Störanfälligkeit. Durch die kompakte Größe lässt sich der Endstop auch in engen Bauräumen montieren. Der Anschluss erfolgt über offene Kabelenden, was eine individuelle Anpassung erlaubt. Die Halterung passt auf Standard-Profile und Druckerrahmen.
Kabelgebundene Signalübertragung für präzise Steuerung
Der Endschalter übermittelt den Schaltzustand über das integrierte 1m Kabel an das Steuerboard. Die Signalübertragung ist unempfindlich gegenüber elektromagnetischen Störungen. Das Kabel ist flexibel und ermöglicht eine saubere Kabelführung entlang der Maschinenachsen. Der Schaltkontakt ist als Öffner oder Schließer konfigurierbar, je nach Anforderung. Die Befestigung erfolgt über zwei Montagelöcher mit einem Abstand von 20 mm. Der Schalter besitzt eine Lebensdauer von mehreren Millionen Schaltzyklen. Die Betriebsspannung liegt im Bereich von 5 bis 24 Volt Gleichspannung. Der Anschluss an Ramps, MKS und SKR Boards erfolgt über die jeweiligen Endstop-Pins. Die mechanische Ausführung ist für den Einsatz in staubigen Umgebungen geeignet. Die Konstruktion ist wartungsfrei und benötigt keine Kalibrierung.
Robuste Mechanik für den dauerhaften Einsatz
Der Endschalter besteht aus einem stabilen Gehäuse mit integriertem Hebelarm. Der Hebel wird durch die Achse der Maschine betätigt und gibt den Schaltimpuls aus. Die Rückstellkraft des Hebels sorgt für eine präzise Wiederholgenauigkeit. Das Gehäuse schützt den Schaltmechanismus vor Staub und Spänen. Die Kabeldurchführung ist zugentlastet und verhindert Kabelbruch. Der Schalter ist für Temperaturen von -25°C bis +85°C ausgelegt. Die Montage erfolgt horizontal oder vertikal, je nach Platzangebot. Die Anschlussdrähte haben eine Länge von jeweils 30 cm ab Gehäuse. Der Endstop ist mit allen gängigen 3D-Drucker-Steuerungen kompatibel. Die Signalausgabe erfolgt als digitales HIGH/LOW-Signal.
Technische Daten
- Betriebsspannung: 5–24 V DC- Maximale Schaltleistung: 0,5 A- Kabelgesamtlänge: 1 Meter- Montageabstand: 20 mm- Schaltkontakt: Wechsler (SPDT)- Gehäusematerial:
ABS-Kunststoff- Hebelmaterial: Edelstahl- Betriebstemperatur: -25°C bis +85°C- Gewicht: 15 Gramm- Anschlussart: Offene Kabelenden
Anwendungsgebiete
- 3D-Drucker mit Ramps-Board- Steuerung mit MKS-Mainboard- SKR-Mainboard für Drucker- CNC-Fräsen mit Achsenlimit- Selbstbau-Drucker mit Endstop- Achsenreferenz für Lasercutter- Positionierung bei Filamentdruckern- Z-Achsen-Homing für Drucker- X/Y/Z-Achsen-Sicherheitsschalter- Upgrade für ältere Druckermodelle
Retract leicht erhöhen, Düsentemp in 5-°C-Schritten senken, Reisebewegungen optimieren.
PLA: begrenzt • ASA: sehr gut • PETG: gut
