Extrudertypen im 3D-Druck: Vor- & Nachteile von Direct Drive, Bowden, Dual-Gear & Planetengetrieben
Extruder = der „Filament-Feeder“. Er greift das Filament, dosiert den Fluss und schiebt es ins Hotend. Unterschiedliche Bauarten verhalten sich spürbar anders – bei Retract, Flexfilament, Geschwindigkeit und Wartung. Hier bekommst du einen ehrlichen Überblick, Startwerte und einen Workflow, der dich schnell zu sauberen Ergebnissen bringt.
Warum der Extruder so wichtig ist
Der Extruder bestimmt, wann und wieviel Material an der Düse ankommt. Er beeinflusst Oberflächen, Stringing, Eckenpräzision, Stützstrukturen und speziell den Druck mit weichen Materialien (TPU/TPE). Kurz: Ein passender Extruder spart dir Tuning-Zeit – ein unpassender kostet sie.

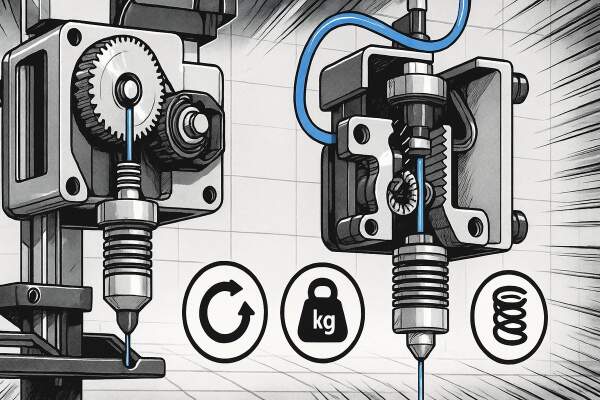

Die gängigen Extrudertypen im Überblick
- Direct Drive Motor sitzt direkt am Hotend. Sehr kurze Filamentstrecke, starke Retract-Kontrolle, top für TPU.
- Bowden Motor ist am Rahmen montiert; Filament läuft durch PTFE-Schlauch. Leichter Druckkopf, hohe Travel-Geschwindigkeiten möglich, aber mehr Spiel.
- Single-Gear Eine angetriebene Rändelrolle + Andruckrolle (Idler). Einfach, günstig, weniger Grip.
- Dual-Gear Zwei angetriebene Zahnräder klemmen das Filament beidseitig. Mehr Traktion, konstanter Fluss, weniger „Grind“.
- Planeten-/Getriebe-Extruder Getriebe übersetzt Drehzahl zu Drehmoment (z. B. 3:1). Sehr feinfühlig, kräftig, präzise Dosierung.
- „Flying/Remote“ Zwischenlösung: Extruder per Bowden kurz hinter dem bewegten Kopf entkoppelt, um Masse zu sparen.
Vor- und Nachteile je nach Aufbau
Direct Drive
Pro: Top-Retract-Kontrolle, ideal für TPU/TPE, saubere Start/Stop-Punkte, präzise Layerstarts.
Contra: Mehr Masse am Schlitten → ggf. niedrigere Beschleunigungen; Kabelmanagement sensibler; etwas mehr Pflege (Lubrication/Idler-Check).
Bowden
Pro: Sehr leichter Kopf → hohe Travel-/Accel-Werte; weniger „Ringing“ bei gutem Setup; günstiger Einstieg.
Contra: Mehr kompressible Strecke (PTFE) → höhere Retracts, empfindlicher bei Filamenttoleranzen, TPU nur mit viel Feintuning.
Single- vs. Dual-Gear
Single-Gear: simpel, günstig, aber geringerer Grip; neigt bei harten Filamenten zu Schlupf.
Dual-Gear: sehr konstanter Vorschub, stabilere Extrusion bei Retracts und Speed-Sprünge; i. d. R. die bessere Wahl.
Planeten-/Getriebe-Extruder (z. B. 3:1)
Pro: Hoher Vorschubdruck, feine Dosierung, präzise Flow-Kontrolle; super für harte und flexible Filamente.
Contra: Etwas lauter/komplexer, minimal träger; Qualität des Getriebes entscheidet.
„Flying/Remote“-Konzepte
Pro: Kompromiss: Weniger Masse am Kopf als Direct, kürzerer Filamentpfad als Bowden.
Contra: Mechanisch/bauraumtechnisch anspruchsvoller; Tuning-Aufwand.
Empfohlene Startwerte (Schnell zum Testdruck)
| Extrudertyp | Retract-Länge | Retract-Geschw. | Start-Speed (Perimeter) | Hinweis |
|---|---|---|---|---|
| Direct + Dual-Gear | 0,4–1,2 mm | 20–35 mm/s | 40–60 mm/s | Sehr konstante Dosierung; ideal für TPU: Retract 0–0,6 mm testen. |
| Direct + Single-Gear | 0,8–1,8 mm | 15–30 mm/s | 35–55 mm/s | Idler-Druck sauber einstellen, sonst Schlupf/Grinding. |
| Bowden + Dual-Gear | 3,5–6,0 mm | 25–45 mm/s | 45–70 mm/s | PTFE-Spiel kompensieren; Pressure/Linear Advance lohnt sich. |
| Bowden + Single-Gear | 4,0–7,0 mm | 20–40 mm/s | 40–65 mm/s | TPU nur sehr langsam + enger Pfad; sonst Direct erwägen. |
| Getriebe-Extruder (≈3:1) | 0,6–1,6 mm | 15–30 mm/s | 40–65 mm/s | Sehr präzise; E-Steps/Flow sorgfältig kalibrieren. |
| „Flying/Remote“ | 1,5–3,0 mm | 20–35 mm/s | 45–70 mm/s | Mechanik gut entlasten; Kabelführung checken. |
Orientierungswerte für 0,4-mm Düse, PLA/PETG. Passe ±0,2–0,4 mm (Retract) bzw. ±5–10 mm/s (Speed) an dein Setup an.
Schritt-für-Schritt-Workflow: So findest du stabile Settings
- Mechanik prüfen: Filamentpfad sauber? Zahnradspuren mittig? Idler-Druck so, dass du Filament noch manuell ziehen kannst, ohne zu „hobeln“.
- E-Steps kalibrieren: 120 mm extrudieren, gemessenes Filament (z. B. 118 mm) → Steps anpassen: neueSteps = alteSteps × 120/118.
- Flow (Extrusionsmultiplikator): Einwand-Wandtest drucken, Wandstärke gegen Soll (z. B. 0,45 mm) messen, Flow in 1–2 %-Schritten justieren.
- Retract & Coasting: Mit obigen Startwerten beginnen, Stringing-Turm drucken; Länge in 0,2–0,4-mm-Schritten und Speed in 5-mm/s-Schritten optimieren.
- Pressure/Linear Advance: Testlinie drucken und K-Faktor ermitteln; so bekommst du knackige Ecken ohne Überextrusion.
- Speed/Accel/Jerk: Schrittweise erhöhen; achte auf Ghosting (Ringing). Bei Direct ggf. etwas konservativer, Bowden kann mehr Travel-Tempo.
- Materialwechsel: Für TPU Retract kürzen (0–0,6 mm), Speed runter; für ABS/ASA Hotend-Temp +5–10 °C, Gehäuse/Haftung beachten.
Pro-Tipps & Feinjustage
- Idler-Feder: Zu wenig Druck = Schlupf; zu viel = „Grind“. Stell so ein, dass die Rändel das Filament greift, aber nicht einsägt.
- Grip & Zahnräder: Dual-Gear lohnt sich fast immer – konstanter Flow, weniger Artefakte bei Retracts.
- Kleiner Retract > großer Retract: Erst K-Faktor/Advance sauber einstellen, dann Retract minimal halten.
- Filamentführung eng: Besonders für TPU einen durchgehend engen Pfad nutzen (Guide/Insert), sonst „Buckle“.
- Düse & Schmelzzone: Bei mehr Flow (große Layer/Nozzle) ggf. höhere Temperatur oder High-Flow-Hotend.
- PTFE pflegen: Bowden-Röhre rechtzeitig tauschen; Enden sauber plan schneiden – das spart dir Retract-Chaos.
Troubleshooting (kompakt)
| Symptom | Mögliche Ursache | Fix |
|---|---|---|
| Stringing/Fäden | Zu wenig Retract; zu heiß; Bowden-Spiel; kein Advance | Retract +0,2–0,6 mm; Temp −5 °C; K-Faktor setzen; Travel-Speed rauf |
| Löcher an Ecken | Kein/zu kleiner Advance; falscher Flow | K-Faktor ermitteln; Flow ±1–2 % anpassen |
| Under-Extrusion | Zahnrad rutscht; Idler zu locker; Düse teilverstopft | Idler nachstellen; Zahnrad reinigen; Cold-Pull/Nozzle check |
| Grinding (Filament „angekaut“) | Idler zu fest; verstopfte Düse; zu hohe Retract-Rate | Idler lösen; Düse reinigen; Retract-Speed −5–10 mm/s |
| TPU staut sich | Pfad zu offen; zu hoher Retract; zu schnell | Engen Filamentpfad; Retract 0–0,6 mm; Speed 20–30 mm/s |
| Ringing/Ghosting | Zu viel Kopfmasse/Accel; lose Riemen | Accel/Jerk reduzieren; Riemenspannung prüfen; leichte Bauteile |
Wartung & Best Practices
Reinige Zahnräder regelmäßig (Messingbürste/Compressed Air), prüfe den Idler-Druck, halte den Filamentpfad frei von Abrieb und tausche PTFE-Röhren, wenn die Innenfläche matt oder eingelaufen wirkt. Spüre Filamenttoleranzen nach – eine Mikrometerschraube hilft. Bei Geräuschen aus Getrieben: sparsam fetten (Herstellerhinweise beachten).
Welche Extruder-Kombi passt zu dir?
- Viel TPU, präzise Details: Direct + Dual-Gear oder Getriebe-Extruder.
- Hohes Tempo, große Teile: Bowden mit gutem Tuning + Dual-Gear, Pressure Advance aktiv.
- Allround ohne Drama: Direct + Dual-Gear (0,4-mm Düse, solide Retracts) – sehr stressfrei.
