Beschreibung

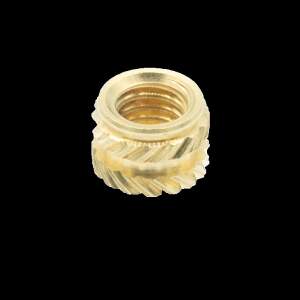

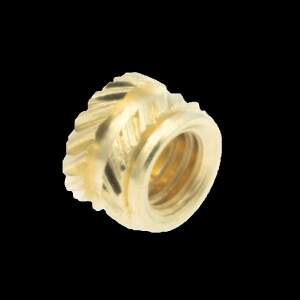

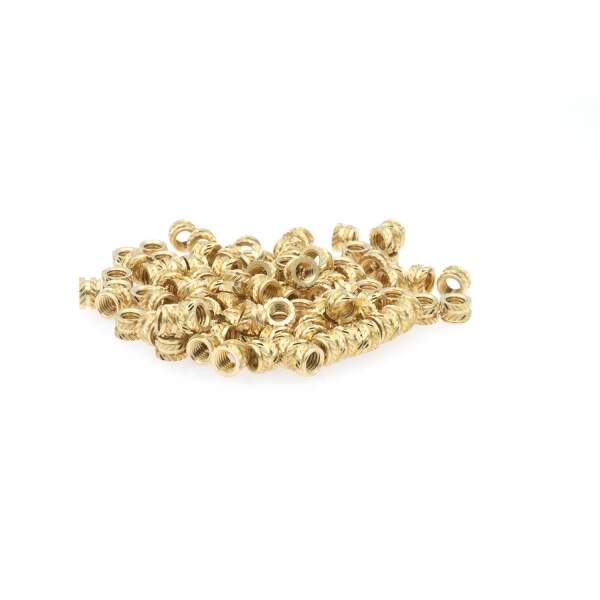

Die Gewindeeinsätze von Advanc3D verfügen über eine spezielle spiralförmige Kontur um den besten Halt gewährleisten zu können. Die aus hochwertigen Messing gefertigten Einsätze weisen eine ausgezeichnete Wärmeleitfähigkeit sowie Korrosionsbeständigkeit auf.
| Gewindegröße | Ø D1 | Ø D2 | Ø D3 | L (+1 mm) |
| M3*3 | 4,5 mm | 3,9 mm | 4,0 mm | 3,0 mm |
| M3'6 | 4,5 mm | 3,9 mm | 4,0 mm | 6,0 mm |
| M4*4 | 5,9 mm | 5,4 mm | 6,4 mm | 4,0 mm |
| M5*6 | 7,0 mm | 6,3 mm | 8,0 mm | 6,0 mm |
Die Maße D3 und L beziehen sich auf das Modell, in welches die Gewindeeinsätze eingesetzt werden.
Die Montage erfolgt in vier einfachen Schritten:
- Positioniere den Gewindeeinsatz in das Loch des Bauteils
- Erhitze den Gewindeeinsatz (idealerweise auf die Hot-End Temperatur des Filaments)
- Schiebe den Gewindeeinsatz in das vorhergesehen Loch
- Das Bauteil abkühlen lassen um die endgültige Festigkeit zu gewährleisten
Für die Montage der Gewindeeinsätze wird ein Lötkolben benötigt.
| Baugruppe: | Rahmen und Gehäuse |
| Hersteller: | Advanc3D |
| Marke: | Advanc3D |
| Produktart: | Druckerrahmen |
