Präzises Miniatur-Kugellager für kompakte Anwendungen

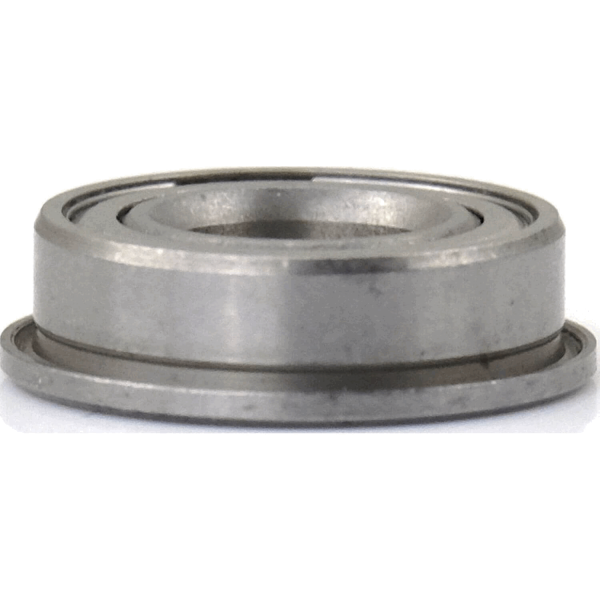

Das F688ZZ Kugellager mit Flansch überzeugt durch seine kompakten Abmessungen von 8x16x5 mm und eignet sich ideal für den Einsatz in beengten Einbauräumen. Der einseitige Flansch erleichtert die axiale Positionierung und Montage in Gehäusen oder
Halterungen. Die beidseitig eingebauten Metallabdeckungen (ZZ) schützen den Innenraum vor Staub und Verunreinigungen, wodurch eine zuverlässige Funktion auch unter anspruchsvollen Bedingungen gewährleistet wird. Das Lager ist aus gehärtetem Wälzlagerstahl gefertigt und bietet eine solide Basis für langlebige Rotationen in verschiedenen technischen Geräten.
Vielseitige Einsatzmöglichkeiten im Hobby- und Industriebereich
Dank seiner geringen Baugröße ist das Lager ideal für den Einsatz in 3D-Druckern, wo es in Filamentführungen oder Extruderbaugruppen für einen reibungsarmen Lauf sorgt. Auch in Elektromotoren, Modellbauantrieben oder kleinen Pumpen findet das F688ZZ Lager seinen Platz, da es hohe Drehzahlen bei geringem Platzbedarf unterstützt. In der Robotik oder in feinmechanischen Geräten wie Messinstrumenten und Getrieben ermöglicht das Lager eine präzise Führung rotierender Wellen. Darüber hinaus eignet es sich für Reparatur- und Wartungsarbeiten an Haushaltsgeräten, Rollen oder anderen beweglichen Komponenten.
Robuste Konstruktion für dauerhaften Betrieb
Die Kombination aus einem stabilen Stahlkäfig und gehärteten Kugeln gewährleistet eine gleichmäßige Lastverteilung und einen verschleißarmen Betrieb. Der Flanschdurchmesser von 19 mm bietet eine ausreichend große Auflagefläche für eine sichere Befestigung. Das Lager ist wartungsarm und kann bei Bedarf mit handelsüblichen Schmierstoffen nachgeschmiert werden. Durch die enge Toleranzklasse (ABEC-3) wird eine ruhige Laufleistung mit geringer Vibration erreicht, was sich positiv auf die Lebensdauer angeschlossener Bauteile auswirkt. Die Verpackungseinheit ist auf den praktischen Einsatz in Werkstatt und Produktion ausgelegt.
Technische Daten
- Innendurchmesser: 8 mm- Außendurchmesser: 16 mm- Breite (ohne Flansch): 5 mm- Flanschdurchmesser: 19 mm- Flanschbreite: 1 mm- Kugelreihen: Einreihig- Abdeckung: Beidseitig (ZZ)- Material: Wälzlagerstahl (GCr15)- Toleranzklasse: ABEC-3- Dynamische Tragzahl: ca. 1,4 kN
Anwendungsgebiete
-
3D-Drucker: Filamentführung und
Extruder- Elektromotoren: Rotorlagerung und Getriebe- Modellbau: Antriebswellen und Rollen- Robotik: Gelenke und Drehachsen- Messgeräte: Präzise Wellenlagerung- Pumpen: Kleine Kreiselpumpen- Haushaltsgeräte: Waschmaschinen und Ventilatoren- Werkzeugmaschinen: Spindeln und Führungen
Retract leicht erhöhen, Düsentemp in 5-°C-Schritten senken, Reisebewegungen optimieren.
PLA: begrenzt • ASA: sehr gut • PETG: gut
