Präziser UART Stepper Treiber für leise Bewegung

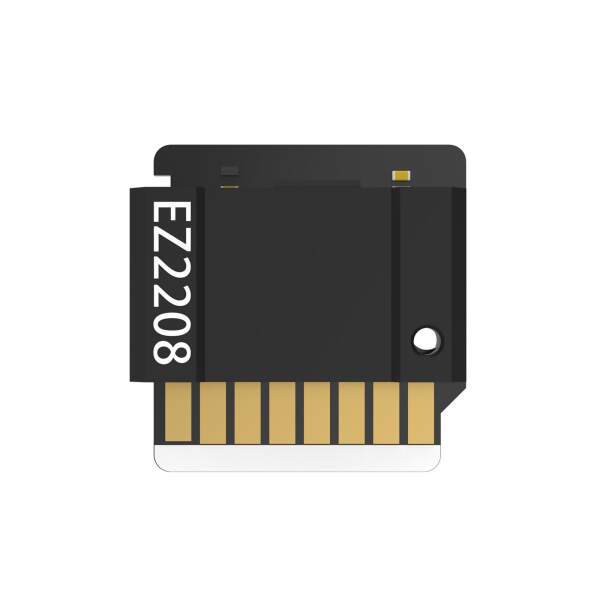

Der BigTreeTech EZ2208 V1 UART Stepper Treiber ist ein kompakter Schrittmotor-Treiber mit UART-Schnittstelle. Er ermöglicht eine stufenlose Stromanpassung per Software. Die EZ-Kompatibilität vereinfacht die Installation in gängigen Mainboards. Der Treiber reduziert Motorengeräusche durch erweiterte Mikroschritt-Technologie. Er eignet sich für Projekte mit hohen Anforderungen an Laufruhe und Effizienz. Dank der schlanken Bauweise passt er in die meisten Drucker-Sockel. Die digitale Steuerung erhöht die Zuverlässigkeit im Dauerbetrieb.
Optimierte Wärmeableitung und Schutzfunktionen
Der EZ Stepper Treiber verfügt über einen integrierten Überhitzungsschutz. Die Platine ist für eine effiziente Wärmeableitung ausgelegt. Eine stabile Stromregelung schützt den Motor vor Überlastung. Die UART-Kommunikation ermöglicht eine präzise Konfiguration. Das Design minimiert elektrische Störungen während des Betriebs. Die Verarbeitung gewährleistet eine lange Lebensdauer unter Last. Der Treiber ist mit gängigen 3D-Drucker-Firmwares kompatibel.
Einfache Integration in bestehende Systeme
Der BigTreeTech EZ2208 V1 ist als direkter Ersatz für Standard-Treiber konzipiert. Die Steckverbindung erlaubt einen schnellen Austausch ohne Löten. Die UART-Schnittstelle reduziert den Verdrahtungsaufwand erheblich. Die Firmware-Erkennung erfolgt automatisch über die Datenleitung. Die kompakte Größe spart Platz auf der Hauptplatine. Der Treiber unterstützt eine breite Spannungsversorgung für flexible Einsätze. Die Bedienung wird durch eine klare Dokumentation erleichtert.
Technische Daten
- Betriebsspannung: 6V bis 36V Gleichstrom
- Maximaler Strom: 2A pro Phase
- UART-Schnittstelle für digitale Steuerung
- Unterstützt 16 Mikroschritt-Unterteilungen
- Kompatibel mit EZ-Steckverbindungssystem
- Abmessungen: 20mm x 20mm x 11mm
- Gewicht: ca. 8 Gramm
- Schutzschaltung gegen Übertemperatur
- Geeignet für 3D-Drucker und CNC-Maschinen
Anwendungsgebiete
- 3D-Drucker mit Trinamic-kompatiblen Mainboards
- CNC-Fräsen für leise Achsbewegungen
-
Laser-Gravurmaschinen mit Schrittmotoren
- Roboterprojekte mit präziser Positionssteuerung
- Umrüstung älterer Drucker auf UART-Betrieb
- Hobby-Elektronik mit mehreren Achsen
- Ersatzteil für BigTreeTech EZ-Systeme
